亚洲色综合导航,欧美性爱H版A片,激情导航,亚洲干综合,日本外道魂在线视频,avtt天堂网中文

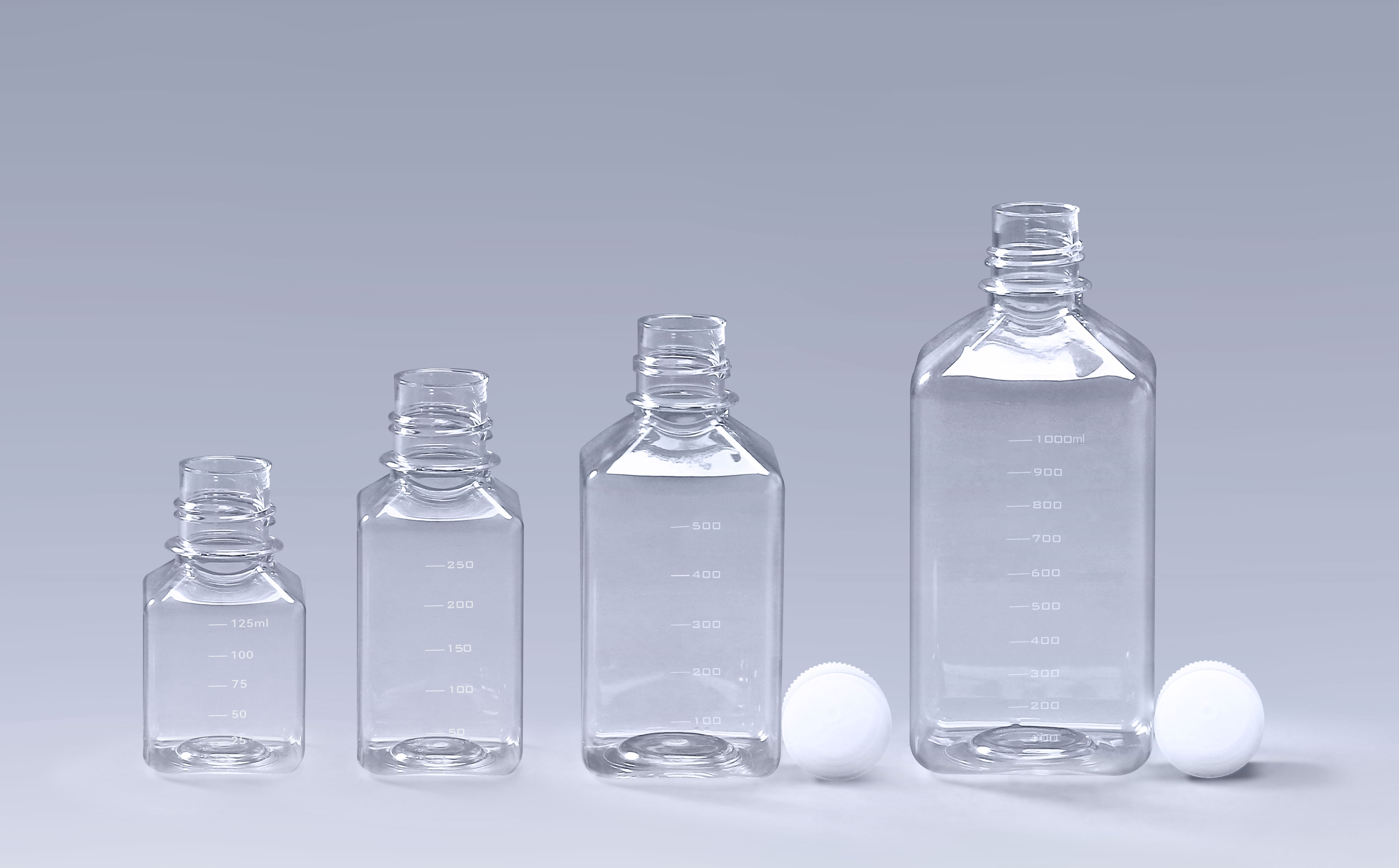

隨著加工工藝的不斷改善，各種形狀的塑料瓶也隨之出現(xiàn)，方形血清瓶就是其中一種。這種瓶子由PET（聚酯）原料經(jīng)注拉吹工藝加工而成。由于原料中含有一定水分，因此在生產(chǎn)前必須對PET原料進(jìn)行干燥。

方形血清瓶主要用來儲存血清或其他培養(yǎng)溶液，固體PET極易從空氣中吸濕，儲存時(shí)PET會吸濕直至與環(huán)境條件飽和，飽和值可達(dá)0.6%，為了讓達(dá)到更好的產(chǎn)品性能，有必要將PET原料的含水率降至0.004%，最好熔化前是30ppm。其干燥條件如下

1、正確的干燥溫度，切片溫度必須達(dá)到170-180℃，理想的是在干燥器出口處測量175℃。

2、正確的除濕溫度：不能超過190-200℃，在干燥器入口處測量。

3、正確的除濕空氣露點(diǎn)：露點(diǎn)不能高于-30℃，最好是低于-40℃，在干燥器出口處測量。

4、合適的除濕空氣流速：大部分干燥器的能力是約1立方英尺/小時(shí)/磅切片，這是最低需要。很明顯，氣流必須是在正確的溫度和露點(diǎn)下。

5、切片滯留時(shí)間（干燥時(shí)間）：PET的絕對滯留時(shí)間推薦不小于4小時(shí)， 最好是6-8小時(shí)。

6、特別注意：要遵守干燥器制造商的操作說明。

以上是方形血清瓶原料干燥的幾個重要條件，樹脂中含有水分，即使是少量的也容易對成品質(zhì)量造成影響，所以對原料干燥時(shí)應(yīng)該嚴(yán)格按照規(guī)定程序進(jìn)行，確保方形血清瓶的質(zhì)量。
